Plug In Hydraforce Cartridge Solenoid Valve 4 Way 3 Positie VC10 Holte

Foto's van het product:

KSV10-47DL-0-N Plug in 4 manier 3 positie hydraulische standaard VC10 holte kon in plaats van hydraforce klep

Werkingsbeginsel:
Wanneer de stroom is uitgeschakeld, voorkomt KSV10-47DL-0-N dat olie naar 3 stroomt, maar laat olie van 2 naar 1 of van 4 naar 1 stromen.Wanneer spoel 2 is aangeslotenIn het oliecircuit waar de doorstroming van de werkende oliepoort niet in evenwicht is door de oppervlakteverhouding van de oliecilinder,de terugkeerolie met een grotere doorstroming moet worden geleid naar de oliepoort 2. Hoewel de poort 1 volledig onder druk kan worden geplaatst, wordt deze niet gebruikt als de inlaat van het klep.druk op de gekrimpte handgreep om de functie van spoel 2 (S2) te regelen, of trek aan de gekrimpte handgreep om de functie van spoel 1 (S1) te bedienen.

Kenmerken:
● Werk continu met stroom bij een omgevingstemperatuur van +90°C.
● Geen stagnatie bij lage temperatuur -40°C.
● Breedspanning: ± 20% van de nominale spanning.
● Het blootgestelde oppervlak wordt bekleed met een nieuwe nikkellegering.
● Alle poorten kunnen volledig onder druk worden geplaatst.
● Insteekspanningen zijn uitwisselbaar.
● Optie voor handmatige bediening in noodgevallen.
● De binnenkant van de spoel is IP67K waterdicht en kan met water worden gespoeld.
● Een integraal gevormde spoel.
● Industriële universele klepgaten.

Gewoonlijk:
Nominale druk: 315 bar, maximale druk van 1 poort is 210 bar,
Nominale doorstroming: 22,7 L/min.
Leakagevolume: 164 ml/min maximaal bij 210 bar
Temperatuurbereik: -40°C tot 120°C, standaard nitrilrubberdicht
Nominale belasting van de spoel: continue werking binnen 80% tot 120% van het nominale spanningsbereik
Startstroom van de spoel bij 20°C: Type E spoel: 1,5 A bij 12 VDC; 0,75 A bij 24 VDC
Minimale opvangspanning: 70% van de nominale waarde bij 315 bar
Medium: minerale olie met een viscositeit tussen 7,4 en 420 cSt (50 tot 2000 ssu) of synthetische olie met smeermiddel
Ferrule gewicht: 0,33 kg, enkel spoel gewicht: 0,43 kg
Installatie koppel: maximaal 34Nm, installatie zeshoek: S27
Valvuilgat: VC10-4;

Technische productgegevens:

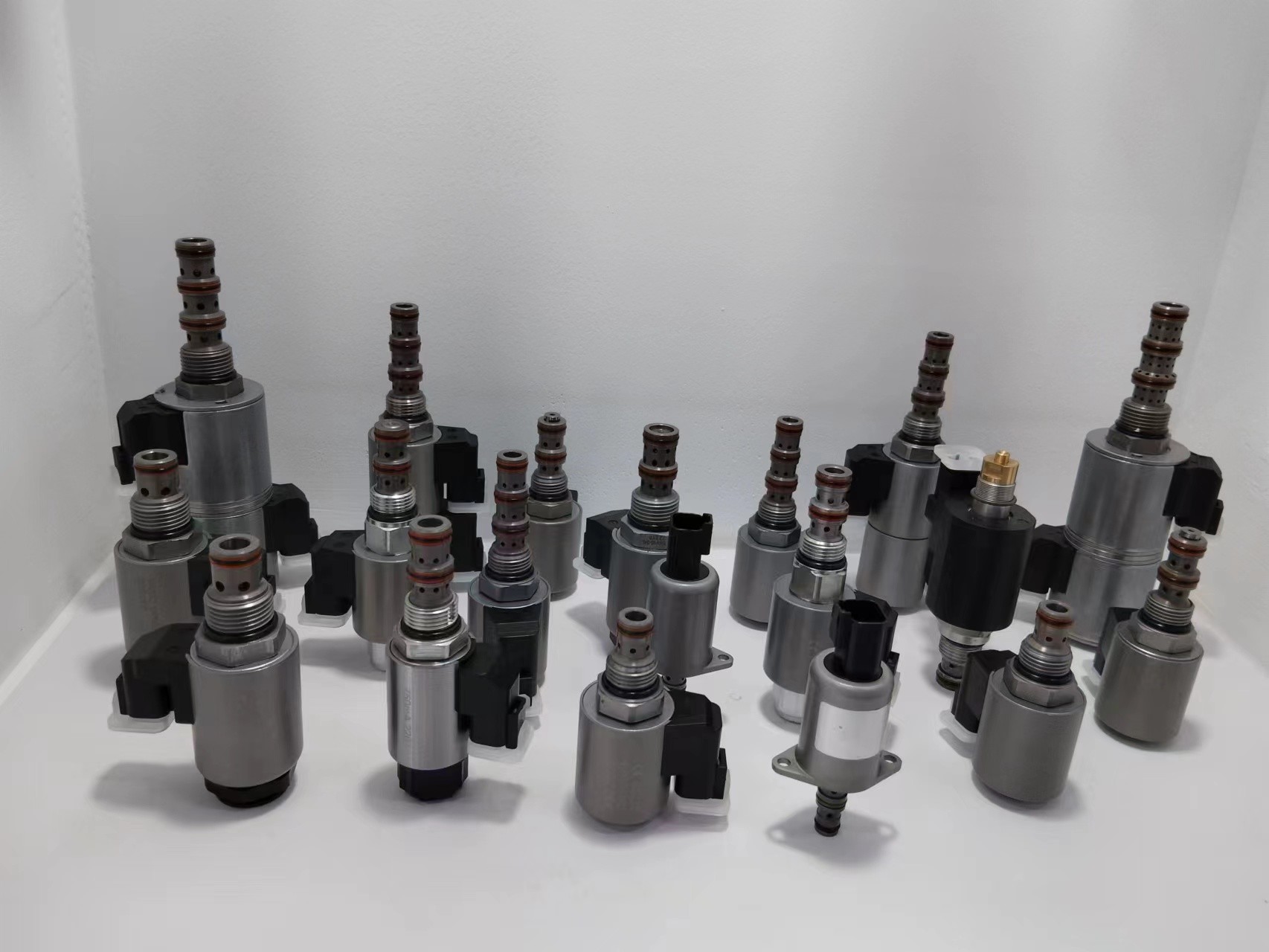

Reële foto's van het product:
