Hydraforce solenoïde spoelklep 12V 4weg 3 positie hydraulische klep

Foto's van het product:

KSV10-47BL-0-N vier poort spoel klep + twee connector hydraulische standaard klep kan uitwisselen met Hydraforce

Gewoonlijk:
Nominale druk: 315 bar, maximale druk van 1 poort is 210 bar,
Nominale doorstroming: 22,7 L/min.
Leekvolume: max. 328 ml/min bij 210 bar
Temperatuurbereik: -40°C tot 120°C, standaard nitrilrubberdicht
Nominale belasting van de spoel: continue werking binnen 80% tot 120% van het nominale spanningsbereik
Startstroom van de spoel bij 20°C: Type E spoel: 1,5 A bij 12 VDC; 0,75 A bij 24 VDC
Minimale opvangspanning: 70% van de nominale waarde bij 315 bar
Medium: minerale olie met een viscositeit tussen 7,4 en 420 cSt (50 tot 2000 ssu) of synthetische olie met smeermiddel
Ferrule gewicht: 0,33 kg, enkel spoel gewicht: 0,43 kg
Installatie koppel: maximaal 34Nm, installatie zeshoek: S27
Valvuilgat: VC10-4;

Werkingsbeginsel:
Wanneer de stroom is uitgeschakeld, wordt de KSV10-47BL-0-N-cilinder oliepoort aangesloten, en 3 en 1 worden tegelijkertijd aangesloten.Wanneer spoel 2 is aangeslotenIn het oliecircuit waar de doorstroming van de werkende oliepoort niet in evenwicht is door de oppervlakteverhouding van de oliecilinder,de terugkeerolie met een grotere doorstroming moet worden geleid naar de oliepoort 2Hoewel de poort 1 volledig onder druk kan worden geplaatst, wordt deze niet gebruikt als inlaat van de klep.
Hoe de handbesturingsoptie voor noodgevallen te bedienen: tijdens de noodoperatie wordt op de gerolde handgreep gedrukt om de functie van spoel 2 (S2) te bedienen,of trek aan de gekrimpte handgreep om de functie van spoel 1 (S1) te regelen.

Technische productgegevens:

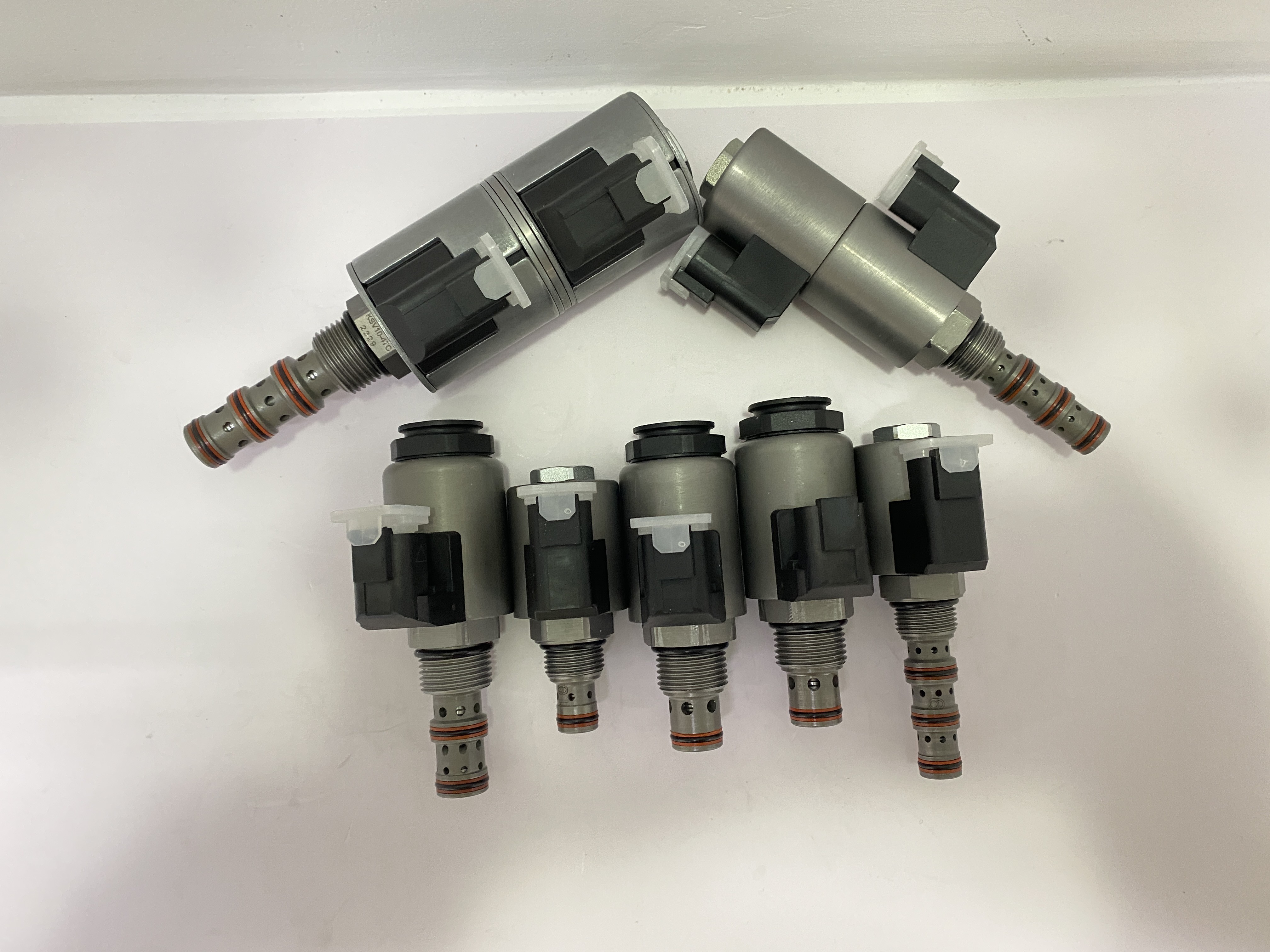

Reële foto's van het product:
