Hydraforce 3 Positie 4 Way Spool Solenoïde Valve Dubbele spoel

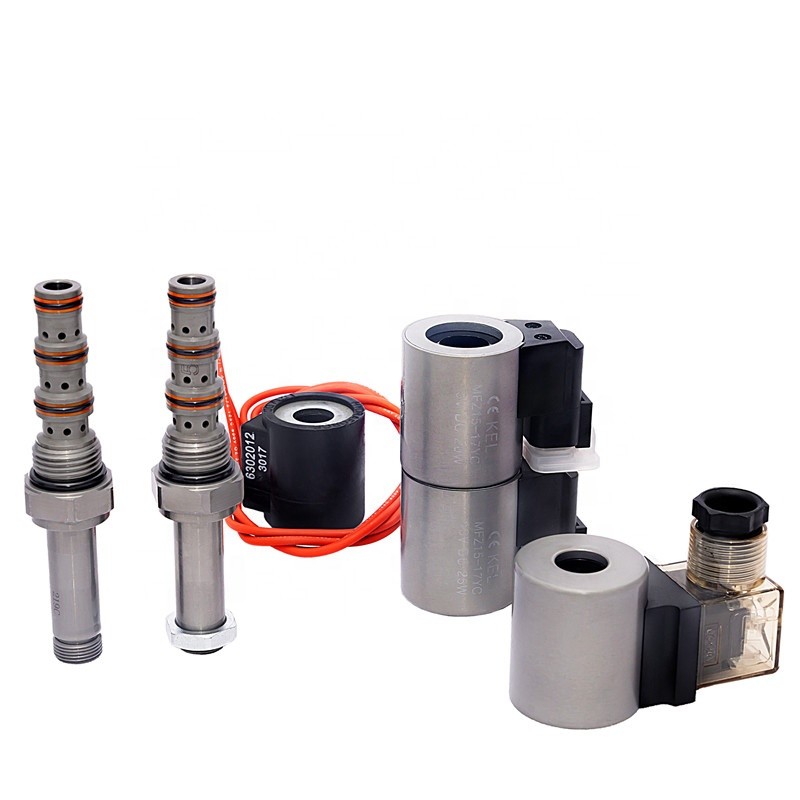

Foto's van het product:

KSV10-47AL-0-N met Hydraforce holte VC10-2 dubbele spoel 3 positie 4 manier spoel magnetoventil

Werkingsbeginsel:
Wanneer de stroom is uitgeschakeld, blokkeert KSV10-47AL-0-N de oliepoort van de cilinder en laat olie stromen van 3 tot 1.Wanneer spoel 2 is aangeslotenIn het oliecircuit waar de stroom van de werkende oliepoort niet in evenwicht is door de oppervlakteverhouding van de oliecilinder,de terugkeerolie met een grotere doorstroming moet worden geleid naar de oliepoort 2. Hoewel de poort 1 volledig onder druk kan worden geplaatst, wordt deze niet gebruikt als de inlaat van het klep.druk op de gekrimpte handgreep om de functie van spoel 2 (S2) te regelen, of trek aan de gekrimpte handgreep om de functie van spoel 1 (S1) te bedienen.

Gewoonlijk:
Nominale druk: 315 bar, maximale druk van 1 poort is 210 bar,
Nominale doorstroming: 20 L/min.
Leakagevolume: max. 300 ml/min bij 210 bar
Temperatuurbereik: -40°C tot 120°C, standaard nitrilrubberdicht
Nominale belasting van de spoel: continue werking binnen 80% tot 120% van het nominale spanningsbereik
Startstroom van de spoel bij 20°C: Type E spoel: 1,5 A bij 12 VDC; 0,75 A bij 24 VDC
Minimale opvangspanning: 70% van de nominale waarde bij 315 bar
Medium: minerale olie met een viscositeit tussen 7,4 en 420 cSt (50 tot 2000 ssu) of synthetische olie met smeermiddel
Ferrule gewicht: 0,33 kg, enkel spoel gewicht: 0,43 kg
Installatie koppel: maximaal 34 Nm,
installatie zeshoek: S27 / klepgat: VC10-4;
