Geïntensiveerde Dual Coil Cartridge Solenoïde Valve Hydraulische 4 Way 3 positie

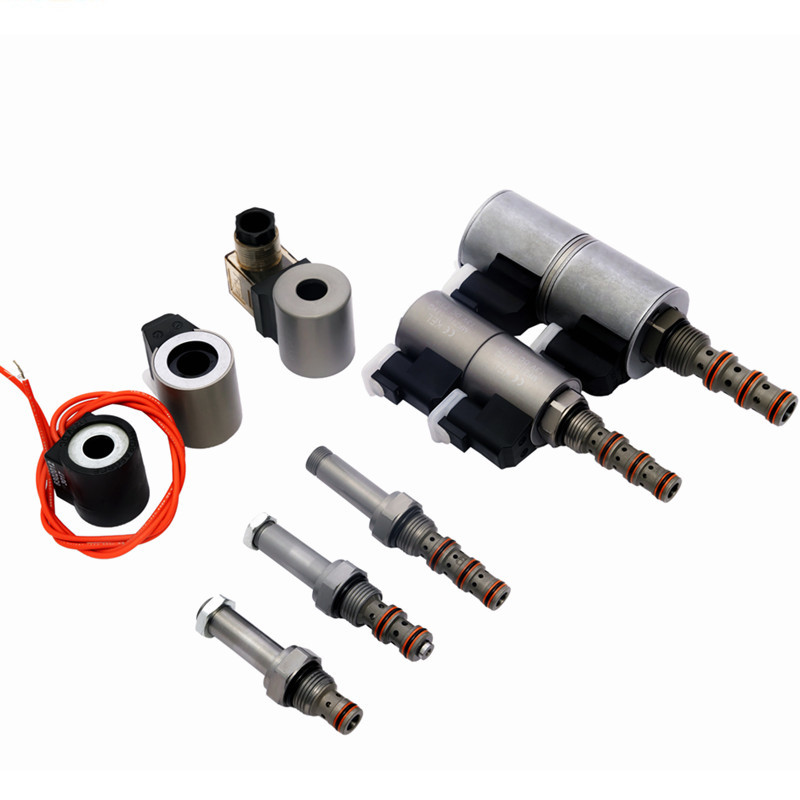

Foto's van het product:

KSV08-47CL-0-N dubbele spoelen aan/uit bedienende 4-weg 3-positie magnetoventil voor hydraulisch systeem

Werkingsbeginsel:
KSV08-47CL-0-N bepaalt vooraf de olie-stroom naar elke oliepoort. Wanneer spoel 1 wordt aangedreven, mag olie stromen van 3 tot 4, en van 2 tot 1. Wanneer spoel 2 wordt aangedreven, stroomt olie van 3 tot 2, en van 4,de olie-terugkeer olie met verhoogde doorstroming moet worden geleid in de olie poort 2. Hoewel de oliepoort 1 volledig onder druk kan worden geplaatst, kan hij de olieinlaat van de klep niet bedienen.druk op de gekrimpte handgreep om de functie van spoel 2 (S2) te regelenDe bloemgreep kan de functie van spoel 1 (S1) bedienen.

Gewoonlijk:
Nominale druk: 315 bar, maximale druk van 1 poort is 210 bar,
Nominale doorstroming: 11,4 L/min.
Leakagevolume: 164 ml/min maximaal bij 210 bar
Temperatuurbereik: -40°C tot 120°C, standaard nitrilrubberdicht
Nominale belasting van de spoel: continue werking binnen 85% tot 115% van het nominale spanningsbereik
Startstroom bij 20°C: standaard spoel: 1,67 A bij 12 VDC, type E spoel: 1,7 bij 12 VDC
Ampere; 0,85 A bij 24 VDC
Minimale opvangspanning: 80% van de nominale waarde bij 315 bar
Medium: minerale olie met een viscositeit tussen 7,4 en 420 cSt (50 tot 2000 ssu) of synthetische olie met smeermiddel
Gewicht: 0,43 kg
Installatie koppel: maximaal 27Nm, installatie zeshoek: S24
Ventielhole: VC08-4;
